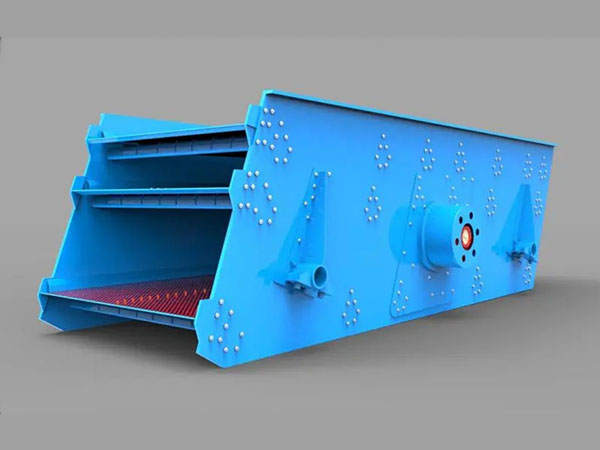

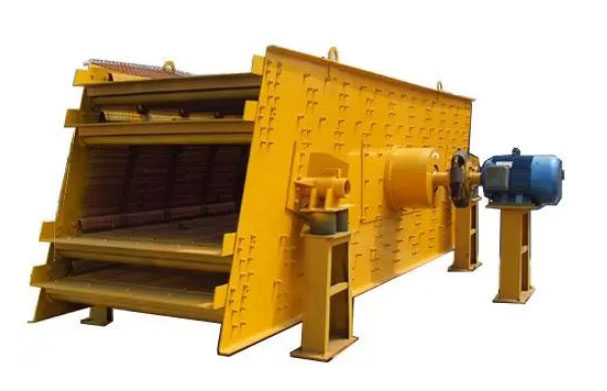

圆振动筛是一种做圆形振动、多层数、新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用等特点。

工作原理

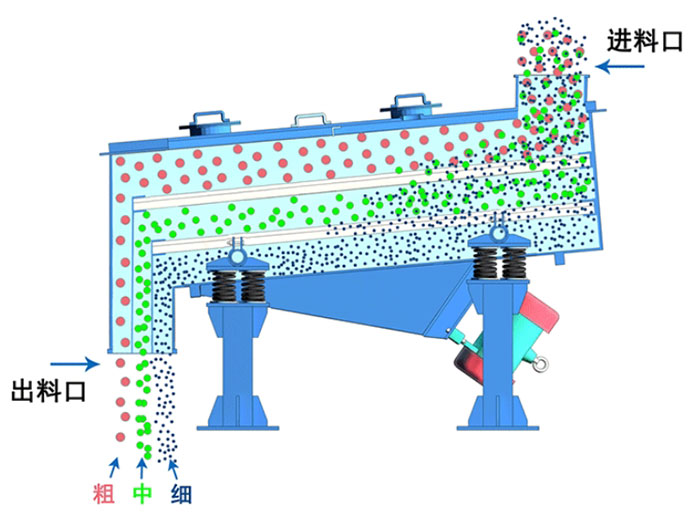

圆振动筛的工作原理是：电动机通过三角皮带带动激振器偏心块产生高速旋转，激发筛箱产生振幅的圆运动。筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
圆振动筛的筛面采用多层网孔，按粒度大小进行层层筛分。物料被投入圆振动筛中后，随着振动器的运动，物料会在筛面上产生不断的滚动和弹跳，以达到筛分的目的。在筛分过程中，通过不断的摩擦和撞击，大颗粒的物料会逐渐在筛面上向外移动，而小颗粒的物料则会逐渐向下通过筛网的空隙。 圆振动筛的振动电机作为振动源，固定在筛箱上，两个相同的振动电机以相反方向同步旋转。当振动电机的偏心块旋转时，各瞬时位置产生的离心力分量沿抛撒方向来回移动，使支撑在减震器上的整个筛网线性振动，使物料在抛到屏幕表面时沿直线向前移动，从而完成筛分操作。

组成结构

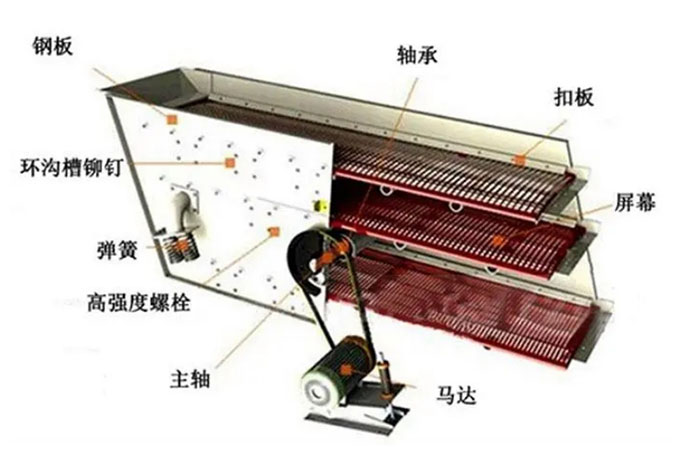

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成，振动器安装在筛箱侧板上，由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。圆振动筛的筛面倾角可以通过改变弹簧支座位置高度来调整，筛机应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。

性能优势

1. 筛分效率高：圆振动筛采用圆形振动方式，使物料在筛面上产生连续的抛掷运动，这有利于物料与筛面充分接触和摩擦，从而使小于筛孔的颗粒更容易透筛，提高了筛分效率。
2. 处理能力大：由于圆振动筛的振动强度高，筛分面积大，因此可以处理较大的物料量和较高的筛分产量。
3. 筛分规格多：圆振动筛的筛面采用多层设计，可以根据不同的物料和筛分要求进行选择和调整，实现多种规格的筛分。
4. 结构稳固、耐用：圆振动筛的结构设计合理，采用高强度材料和的制造工艺，使其具有较高的结构强度和耐用性。
5. 维护简单、方便：圆振动筛的振动器、筛网等部件易于更换和维护，降低了维护成本和工作量。
6. 适用范围广：圆振动筛适用于各种环境和使用场景，特别是在矿山、建材、交通、能源、化工等行业的产品分级中得到了广泛应用。

技术参数

型号规格	筛网层数	筛网面积 (㎡)	筛孔尺寸 (mm)	处理能力 (m3/h)	振动功率 (r/min)	双振幅 (mm)	电机功率 (kw)	筛面倾角 (°)	外形尺寸(长×宽×高) (mm)
2YK1230	2	7.2	4-50	12-78	970	6	6P   7.5	20	3430×1860×870
3YK1230	3	10.8	4-50	13-80	970	6	6P   7.5	20	3570×1860×1210
2YK1237	2	8.88	4-50	15-86	970	6	6P   7.5	20	4050×1860×870
3YK1237	3	13.32	4-50	16-90	970	6	6P   7.5	20	4270×1860×1210
2YK1548	2	14.4	5-50	22.5-162	970	6	6P   11	20	5420×2210×1230
3YK1548	3	21.6	5-50	22.5-162	970	6	6P   15	20	5660×2210×1610
4YK1548	4	28.8	5-50	22.5-162	970	6	6P   18.5	20	6230×2210×2060
2YK1854	2	19.44	5-80	32-312	970	6	6P   22	20	5960×2550×1420
3YK1854	3	29.16	5-80	32-312	970	6	6P   22	20	6260×2550×1780
4YK1854	4	38.88	5-80	32-336	970	6	6P  22	20	6830×2550×2160
2YK2160	2	25.2	5-100	50-475	970	6	6P   30	20	6720×2840×1530
3YK2160	3	37.8	5-100	50-475	970	6	6P  30	20	7030×2840×1910
4YK2160	4	50.4	5-100	50-497	970	6	6P   37	20	7300×2840×2380
2YK2460	2	28.8	5-100	65-550	970	6	6P   30	20	7020×3140×1530
3YK2460	3	43.2	5-100	70-620	970	6	6P   37	20	7300×3140×1910
4YK2460	4	57.6	5-100	80-680	970	6	6P   45	20	7600×3140×2380
2YK2866	2	31	5-100	70-650	970	6	6P   37	20	6650×4320×1620
3YK2866	3	47	5-100	80-700	970	6	6P   45	20	6650×4320×2120
4YK2866	4	62	5-100	90-750	970	6	6P   55	20	6650×4320×2620
2YK2870	2	39.2	5-100	70-680	750	6	8P   22×2	20	7600×4320×1620
3YK2870	3	58.8	5-100	80-720	750	6	8P   22×2	20	7800×4320×2120

适用范围

圆振动筛具有处理能力大、筛分效率高、重量轻、拆装方便、维护简单、筛面更换方便、使用寿命长等特点。同时，圆振动筛的筛分规格多，可以根据不同的物料和筛分要求进行选择和调整。因此，圆振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
